verl 解读 - Hybrid controller、WorkerGroup colocate 设计及源码分析 (part2)
  2025-06-23 2025-06-23 21:46      5.7k Words

RLHF 算法流程回顾

在介绍 verl 设计和理解源码前，先回顾一下 RLHF 算法。抑或直接跳至源码阅读部分。

PPO 算法

PPO 使用梯度上升优化的目标函数为：

上式中：

  • ， 是 policy model 即对应 actor model；
  • ：question，即输入的 prompt；
  • ：即 经过 actor model 后的 response 输出（采样的一条轨迹的 response 部分）；
  • ：即第 t 时间步的输出 token；
  • ：一条轨迹的总时间步数，即 ；
  • ：在时间步 输出 token 的概率；
  • ：优势函数。

关于优势函数。现考虑从时间步 开始往后 步的优势估计：

  • 从 开始的 1 步，即采用 TD-Error：

  • 从 开始的 2 步，

  • 从 开始的 n 步，以此类推：

当 代表的步数比较小时，会导致高偏差， 比较大时，会导致高方差。GAE 引入了 ， 参数进行偏差-方差的 trade-off。即：

则当 取值分别为 0，1 时：

GAE 原理与推导可参考 GAE 论文。

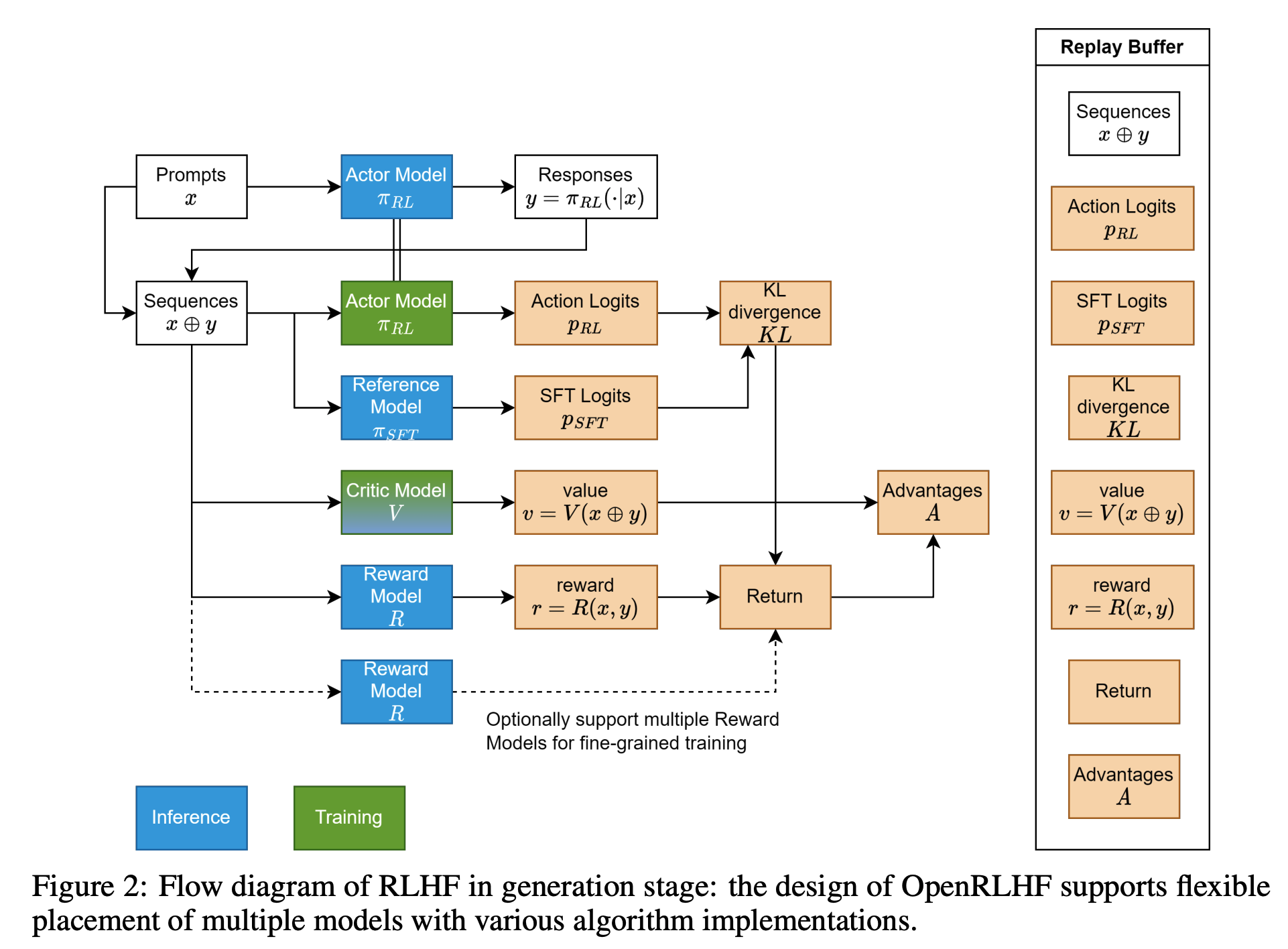

整体流程图解如下：

下面从代码角度（只关注主体部分，或有疏漏），对照公式和流程图解梳理 PPO。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
# ---------------------
# ------ 初始状态 ------
# ---------------------
# 根据上图中流程，初始化 4 个 model
actor_model = ...
ref_model = ...
critic_model = ...
reward_model = ...

# 输入的一个 batch 的 prompts
prompts = ...  # (bsz, prompt_len)

# ----------------------
# ------ generate ------
# ----------------------
# generate 部分；rollout

# 不同长度的 prompt 和生成的 response 在一个 batch 内会被 padding 对齐

#    prompts_completions 进行了 padding 操作，形如：
#              prompts      |   responses
#        x x x x x x o o o o|o o o o x x x x
#        x x x o o o o o o o|o o o o o x x x
#        x x x x x x o o o o|o o o x x x x x
#    对应的 attention_mask：
#        0 0 0 0 0 0 1 1 1 1|1 1 1 1 0 0 0 0
#        0 0 0 1 1 1 1 1 1 1|1 1 1 1 1 0 0 0
#        0 0 0 0 0 0 1 1 1 1|1 1 1 0 0 0 0 0

seq = actor_model.generate(prompts)  # (bsz, prompt_len+completion_len+1)

# ----------------------
# ----- inference ------
# ----------------------
logits = actor_model(seq).logits  # (bsz, prompt_len+completion_len+1,  vocab_size)
ref_logits = ref_model(seq).logits  # (bsz, prompt_len+completion_len+1, vocab_size)
# (bsz, prompt_len+completion_len)
log_probs = gather_log_probs(logits[:, :-1, :], seq[:, 1:])
# (bsz, prompt_len+completion_len)
ref_log_probs = gather_log_probs(ref_logits[:, :-1, :], seq[:, 1:])

# 当一条 prompt 生成完成后，可以计算这条轨迹的 reward。
reward_scores = reward_model(seq)  # (bsz, )
# (bsz, prompt_len+completion_len)
values = critic_model(seq)[:, :-1]

# ---------------------------
# per token 计算 rewards，具体实现参见下方函数定义。
# (bsz, prompt_len+completion_len)
# ---------------------------
old_rewards = compute_rewards(
    log_probs,  # (bsz, prompt_len+completion_len)
    ref_log_probs,  # (bsz, prompt_len+completion_len)
    reward_scores,  # (bsz, )
)

# ---------------------
# 计算优势，具体实现参见下方函数定义。
# ---------------------
# (bsz, completion_len), (bsz, completion_len)
advantages, returns = get_advantages_and_returns(
    values, old_rewards
)

# ----------------------
# -------- train -------
# ----------------------
# actor loss
actor_probs = actor_model(seq).logits
# (bsz, prompt_len+completion_len)
actor_log_probs = gather_log_probs(actor_probs[:, :-1, :], seq[:, 1:])
# loss 实现见下方定义
actor_loss = actor_loss_fn(
    actor_log_probs[:, -completion_len:],  # 作为 \pi_{\theta}
    log_probs[:, -completion_len:],        # 作为 \pi_{\theta_{old}}
    advantages
)

# critic loss
critic_values = critic_model(seq)[:, :-1]
# loss 实现见下方定义
critic_loss = critic_loss_fn(
    critic_values,  # 作为 values
    values,         # 作为 old_values
    returns
)

rewards 的计算函数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
# 参考 DeepSpeed-Chat，为了便于理解作了调整
def compute_rewards(
    log_probs,
    ref_log_probs,
    reward_scores
):
    # kl_ctl default is 0.1
    # (bsz, prompt_len+completion_len)
    kl_divergence_estimate = -kl_ctl * (log_probs - ref_log_probs)
    row_idx = torch.arange(batch_size).unsqueeze(1)

    # 每条 seq 最后一个 token 的 index
    end_idx = ...  # (bsz, 1)
    # --------------------
    # 返回的 reward 是 per token 计算的，分别计算每个 response 中的每个 token 的
    # KL 值，另外，**最后一个 token** 除了 KL 值外还叠加了奖励分数（reward_score）。
    # --------------------
    kl_divergence_estimate[row_idx, end_idx] += reward_scores.unsqueeze(1)
    return kl_divergence_estimate

依照上述 GAE 公式，。

和 位置的 token 对应的优势估计为：

可得： 。由此递推关系，可以采用动态规划计算生成的每个 token 对应的优势估计。结合下面的代码理解。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
# 参考 DeepSpeed-Chat
def get_advantages_and_returns(values, rewards):
    """
    Args:
        values (batch_size, seq_length):
            critic model 的输出。
        rewards (batch_size, seq_length):
            上述 compute_rewards 的返回值。
    """
    lastgaelam = 0
    advantages_reversed = []
    length = rewards.size()[-1]
    # ----------------------
    # 每个时间步，即 per token
    # 从上述 A_t 和 A_{t+1} 的递推关系，从最后一个 token 的优势往前计算
    # ----------------------
    for t in reversed(range(start, length)):
        # (batch_size, )
        nextvalues = values[:, t + 1] if t < length - 1 else 0.0
        delta = rewards[:, t] + gamma * nextvalues - values[:, t]
        # (batch_size, ) 上述递推关系的公式
        lastgaelam = delta + gamma * lam * lastgaelam
        advantages_reversed.append(lastgaelam)
    # -----------------------------
    # (batch_size, completion_length)
    # 因为上述 for-loop 从最后 token 往前计算，所以 advantages_reversed
    # 需要再 reversed 一次。
    # -----------------------------
    advantages = torch.stack(advantages_reversed[::-1], dim=1)
    returns = advantages + values[:, start:]
    return advantages.detach(), returns

actor model loss 的计算，对照上述 的公式，比较清晰。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
# 参考 DeepSpeed-Chat
def actor_loss_fn(logprobs, old_logprobs, advantages, mask):
    """
    Args:
        mask: 只会计算生成部分的 token，prompt 部分被 mask 掉。
    """
    ## policy gradient loss
    log_ratio = (logprobs - old_logprobs) * mask
    ratio = torch.exp(log_ratio)
    pg_loss1 = -advantages * ratio
    pg_loss2 = -advantages * torch.clamp(
        ratio, 1.0 - cliprange, 1.0 + cliprange)
    pg_loss = torch.sum(torch.max(pg_loss1, pg_loss2) * mask) / mask.sum()
    return pg_loss

critic model loss 计算如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
def critic_loss_fn(values, old_values, returns, mask):
    """
    Args:
        mask: 只会计算生成部分的 token，prompt 部分被 mask 掉。
    """
    ## value loss
    values_clipped = torch.clamp(
        values,
        old_values - cliprange_value,
        old_values + cliprange_value,
    )

    vf_loss1 = (values - returns)**2
    vf_loss2 = (values_clipped - returns)**2
    vf_loss = 0.5 * torch.sum(
        torch.max(vf_loss1, vf_loss2) * mask) / mask.sum()
    return vf_loss

至此，PPO 主体部分梳理完成。

verl 架构设计

回顾

根据 RLHF 算法流程的回顾，其基本可以归纳为三个阶段：

  • stage 1 (generation): actor model 从一个 batch 的 prompts 生成 responses。
  • stage 2 (inference): critic model 从 prompts+responses 推理计算 values；ref model 从 prompts+responses 推理计算 tokens 的概率；reward model 从 prompts+responses 推理计算奖励值。
  • stage 3 (training): 计算 actor model，critic model loss，计算梯度，更新模型参数。

不同阶段的 bound 不同，比如，actor model 的 training 阶段是 computation-bound，在 generation 阶段是 memory-bound。在 training 阶段为了高效利用 GPU 需要更大的 model-parallel size (PP, TP)，而在 generation 阶段需要更大的 DP size 来提高 GPU 利用率，这就需要灵活地对 actor model 的 weights 进行 resharding，同时不因此引入更多的内存和通信开销。

既往的框架，采用 Single-Controller 或者 Multi-Controller 方式都各有优劣。

Single-Controller:

  • 由一个中心控制器驱动所有 worker；
  • 控制器向所有 worker 发送数据、计算指令；
  • worker 可以执行不同的程序（MPMD）；
  • 优点是能在 inter-node (节点之间) 进行灵活的数据、指令传输；但是随之而来的缺点就是 intra-node (节点内部) 之间的执行控制流程开销很大。

Multi-Controller: (pytorch 等训练框架属于此类)

  • 无中心控制器，每个 worker 自驱；
  • worker 各自执行计算，由通信原语同步；
  • worker 运行相同程序（SPMD）；
  • 优点是能够高效执行 intra-node 的分布式计算指令；缺点是 inter-node 的统一协调，数据分发开销很大。而且 multi-controller 从编程实现的扩展性上也比 Single-Controller 繁琐。

有鉴于此，verl 实际是采用 hybrid 的方式，结合了 Single-Controller 和 Multi-Controller 的优点。

verl 设计

verl 核心设计思想：

  • 通过 single-controller 实现 RL 数据流；中心控制器在 inter-component 以 RPC 交换传输数据。
  • 通过 multi-controller 实现各个 LLM component (Worker)；对 component 的一组 SPMD 进程抽象，使得 single-controller 可以像单进程一样调用。intra-component 以 SPMD 工作，以通信原语通过 NCCL 交换传输数据。

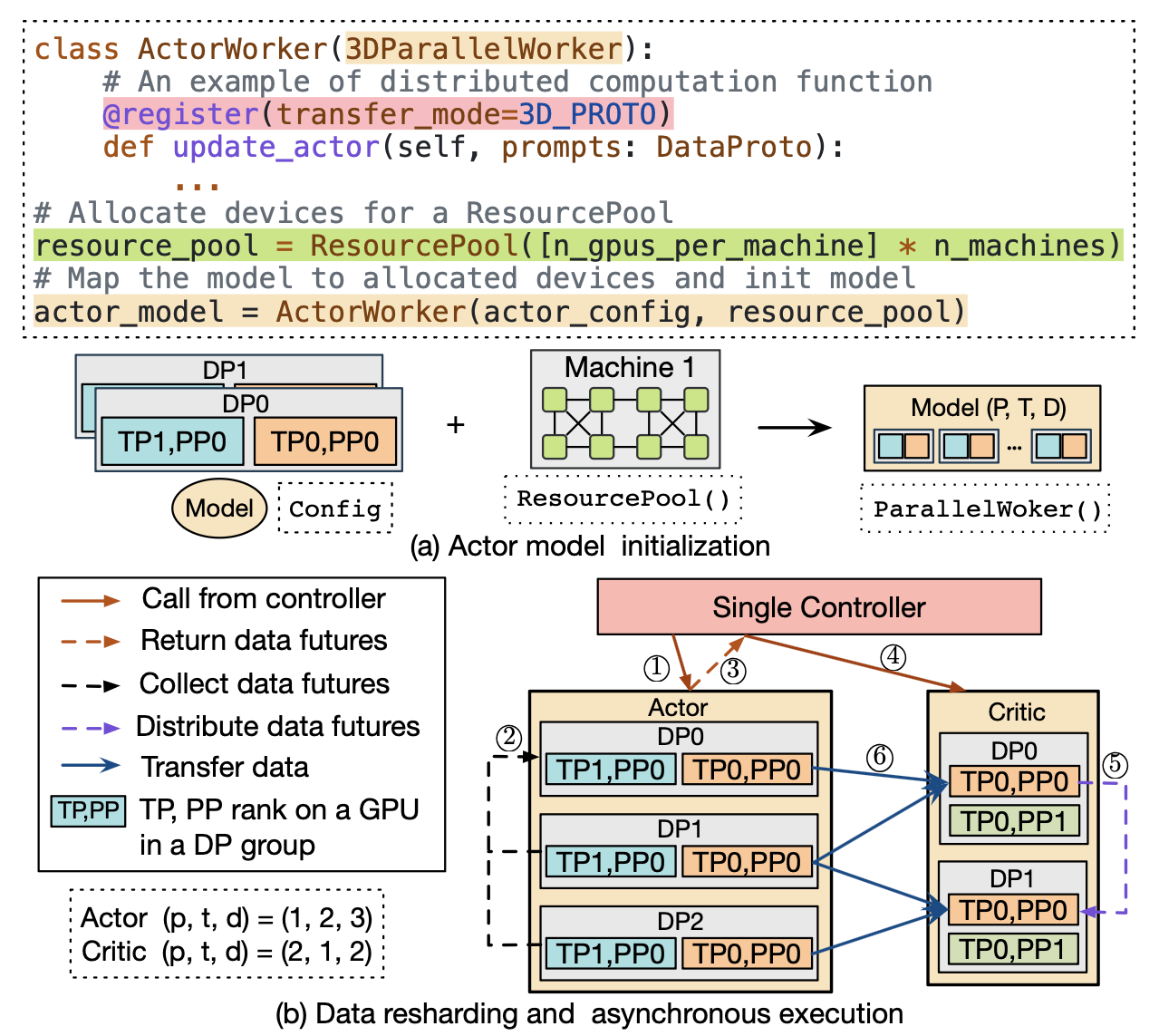

verl 不同层级的 API 如图：

如上图所示，3DParallelWorker 类负责 model 的 intra-node 的 3D parallel (DP，PP，TP) 计算。通过 WorkerGroup 对一组 Worker 进行 SPMD 的进程抽象。当需要收集和分发数据时，Driver 进程（Single-Controller）通过 Ray object store，从 WorkerGroup 收集数据，并分发给其他 WorkerGroup，这个过程可以通过 @register(transfer_mode=3D_PROTO) 实现。

而关于资源的调度和分配，WorkerGroup colocate 使用 Ray PlacementGroup 调度，通过设置 Worker 的 placement_group，placement_group_bundle_index，num_gpus 灵活控制 WorkerGroup 是否共享同一个 placement_group。

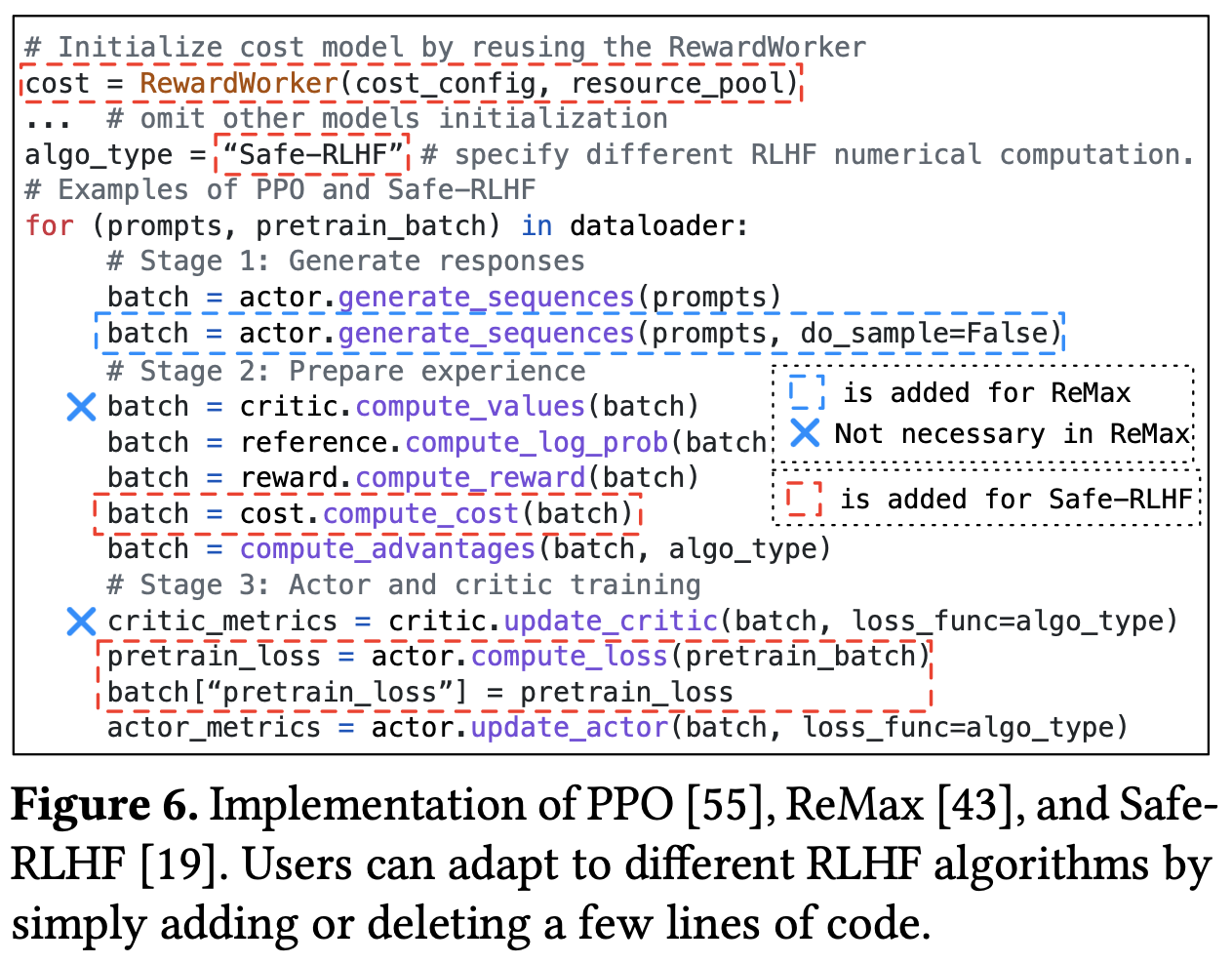

有了 hybrid 的架构设计，自然就可以很方便地在 single-controller 的层级进行 RLHF 的流程定义：

verl 不同阶段的 backend：

  • generation:
    • actor/rollout: vLLM / TensorRT-LLM / SGLang
  • training:
    • actor/critic: Megatron-LM / Deepspeed / FSDP
  • inference:
    • reward/reference: Megatron-LM / Deepspeed / FSDP

verl 源码解读

注：基于 verl==0.4.1.dev0 版本。

关于源码解读部分：

  • 核心逻辑的梳理；
  • 以 GRPO 为主；
  • 以 FSDP 为主。

引入

先通过一个例子引入来看核心类。借鉴了 verl 官方示例。

示例代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
import warnings
import os

import torch
from tensordict import TensorDict
import ray
from verl import DataProto
from verl.single_controller import Worker
from verl.single_controller.base.decorator import Dispatch, Execute, register
from verl.single_controller.ray import RayClassWithInitArgs, RayResourcePool, RayWorkerGroup
from verl.utils.ray_utils import parallel_put


warnings.filterwarnings("ignore")

ray.init()


@ray.remote
class GPUWorker(Worker):

    def __init__(self):
        super().__init__()

    def env_info(self):
        return (
            f"[{self.get_name()}] "
            f"rank: {self.rank}, "
            f"world_size: {self.world_size}, "
            f"local_world_size: {os.environ.get('LOCAL_WORLD_SIZE')}, "
            f"local_rank: {os.environ.get('LOCAL_RANK')}, "
            f"master_addr: {os.environ.get('MASTER_ADDR')}, "
            f"master_port: {os.environ.get('MASTER_PORT')}, "
            f"cuda_visible_devices: {os.environ.get('CUDA_VISIBLE_DEVICES')}")

    def get_name(self):
        ctx = ray.runtime_context.get_runtime_context()
        return ctx.get_actor_name()

    @register(dispatch_mode=Dispatch.ONE_TO_ALL, execute_mode=Execute.ALL)
    def add(self, x, y):
        return f"[{self.get_name()}] {x + y}"

    @register(dispatch_mode=Dispatch.DP_COMPUTE, execute_mode=Execute.ALL, blocking=False)
    def dummy_compute(self, data):
        for key in data.batch.keys():
            data.batch[key] += self.rank
        return data


if __name__ == "__main__":
    resource_pool = RayResourcePool([2], use_gpu=True, max_colocate_count=1)
    class_with_args = RayClassWithInitArgs(cls=GPUWorker)
    worker_group = RayWorkerGroup(resource_pool, class_with_args)
    worker_names = worker_group.worker_names
    workers = worker_group.workers

    print(ray.get([worker.env_info.remote() for worker in workers]))

    print(worker_group.add(x=1, y=2))
    ray.shutdown()

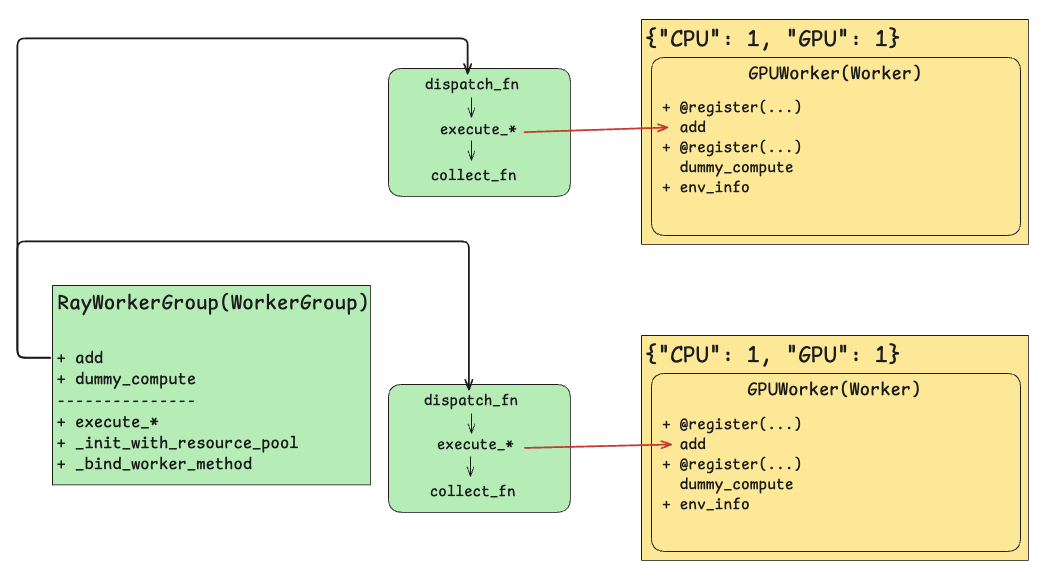

运行上述程序：CUDA_VISIBLE_DEVICES=0,2 python <this file>。基于上述代码，重点关注 RayResourcePool，RayClassWithInitArgs，RayWorkerGroup，register 等类别和方法的功能与实现。

核心类解析

DataProto

类的 doc 说明已经很清晰了，不赘述。

1
2
3
4
5
6
7
8
9
10
11
12
13
# verl/protocol.py
@dataclass
class DataProto:
    """
    A DataProto is a data structure that aims to provide a standard protocol for data exchange between functions.
    It contains a batch (TensorDict) and a meta_info (Dict). The batch is a TensorDict https://pytorch.org/tensordict/.
    TensorDict allows you to manipulate a dictionary of Tensors like a single Tensor. Ideally, the tensors with the
    same batch size should be put inside batch.
    """

    batch: TensorDict = None
    non_tensor_batch: Dict = field(default_factory=dict)
    meta_info: Dict = field(default_factory=dict)

RayResourcePool

  • 核心是提供一个灵活构造 Ray 的 placement_group 的功能接口。
1
2
3
4
5
6
# verl/single_controller/ray/base.py
class RayResourcePool(ResourcePool):

    # 核心方法，构造 placement_group
    def get_placement_groups(self, strategy="STRICT_PACK", name=None, device_name="cuda"):
        ...

假设有 2 个 node，每个 node 上有 4 个 GPU，则：

1
2
resource_pool = RayResourcePool([4, 4], use_gpu=True, max_colocate_count=1)
pgs = resource_pool.get_placement_groups()

最终 pgs 会是包含了各自 CPU、GPU 资源的 bundles 组成的 placement_group。形如：

1
2
3
4
[
    placement_group(bundles=[{"CPU": 1, "GPU": 1}, {"CPU": 1, "GPU": 1}, {"CPU": 1, "GPU": 1}, {"CPU": 1, "GPU": 1}], strategy="STRICT_PACK", name=..., ),
    placement_group(bundles=[{"CPU": 1, "GPU": 1}, {"CPU": 1, "GPU": 1}, {"CPU": 1, "GPU": 1}, {"CPU": 1, "GPU": 1}], strategy="STRICT_PACK", name=..., ),
]

RayClassWithInitArgs

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
# verl/single_controller/ray/base.py
class RayClassWithInitArgs(ClassWithInitArgs):
    ...
    def __call__(
        self,
        placement_group,
        placement_group_bundle_idx,
        use_gpu: bool = True,
        num_gpus=1,
        sharing_with=None,
        device_name="cuda",
    ) -> Any:
        """Create and return a Ray actor with the configured options.

        Args:
            placement_group: Ray placement group for scheduling
            placement_group_bundle_idx: Index of the bundle in the placement group
            use_gpu: Whether to use GPU resources
            num_gpus: Number of GPUs to allocate
            sharing_with: Actor to share resources with
            device_name: Device for training

        Returns:
            A Ray actor handle with the configured options
        """
        ...
        # Ray Actor 的资源分配和初始化
        self.cls.options(**options).remote(*self.args, **self.kwargs)

示例代码中的调用：

1
class_with_args = RayClassWithInitArgs(cls=GPUWorker)

GPUWorker 是一个 Ray Actor 类，上面 RayClassWithInitArgs 的初始化操作，并不会立即初始化 Ray Actor 即 GPUWorker。GPUWorker 的初始化发生在 RayClassWithInitArgs 的实例发生调用行为时。此时可以根据调用时的传入参数，将 GPUWorker (Ray Actor) 绑定到特定的 CPU、GPU 资源上。代码示例如下：

1
2
3
4
5
6
7
8
9
# -------------------------
# 调用 RayClassWithInitArgs::__call__ 函数
# 借用上述 2 node，每个 node 4 GPU 的例子，给 GPUWorker 分配在第 1 个 node 的第 1 个 bundle 的资源上，
# 同时初始化 `GPUWorker`。
# -------------------------
class_with_args(
    placement_group=pgs[0],
    placement_group_bundle_idx=0  # {"CPU": 1, "GPU": 1}
)

RayClassWithInitArgs 为 Ray Actor 的类提供了统一的资源分配接口和封装。

RayWorkerGroup

现在看看 RayWorkerGroup 的初始化过程中，涉及的核心逻辑。重点看：

  • _init_with_resource_pool
  • _bind_worker_method

RayWorkerGroup 初始化过程：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
# verl/single_controller/ray/base.py
class RayWorkerGroup(WorkerGroup):

    def __init__(
        self,
        resource_pool: RayResourcePool = None,
        ray_cls_with_init: RayClassWithInitArgs = None,
        bin_pack: bool = True,
        name_prefix: str = None,
        detached=False,
        worker_names=None,
        worker_handles: List[ray.actor.ActorHandle] = None,
        ray_wait_register_center_timeout: int = 300,
        device_name="cuda",
        **kwargs,
    ) -> None:
        """
        Args:
            resource_pool: 上述 RayResourcePool 的 instance
            ray_cls_with_init: 上述 RayClassWithInitArgs 的 instance
        """
        super().__init__(resource_pool=resource_pool, **kwargs)
        self.ray_cls_with_init = ray_cls_with_init
        self.name_prefix = get_random_string(length=6) if name_prefix is None else name_prefix
        ...
        if self._is_init_with_detached_workers:
            # resource_pool 如果为 None
            self._init_with_detached_workers(worker_names=worker_names, worker_handles=worker_handles)
        else:
            # 如果提供了 resource_pool
            self._init_with_resource_pool(
                resource_pool=resource_pool, ray_cls_with_init=ray_cls_with_init, bin_pack=bin_pack, detached=detached
            )

        if ray_cls_with_init is not None:
            self._bind_worker_method(self.ray_cls_with_init.cls, func_generator)

        self.wg_dict = None
        self.method_names = []

1. _init_with_resource_pool

接着重点看 _init_with_resource_pool 方法的核心部分：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
# verl/single_controller/ray/base.py
class RayWorkerGroup(WorkerGroup):
    ...
    def _init_with_resource_pool(self, resource_pool, ray_cls_with_init, bin_pack, detached):
        ...
        # 参考上述 RayResourcePool 类的解析
        pgs = resource_pool.get_placement_groups(strategy=strategy, device_name=self.device_name)
        ...
        rank = -1
        # 第一个 node 上 GPU 数量
        local_world_size = resource_pool.store[0]

        # per node，node 层面循环
        for pg_idx, pg in enumerate(sort_placement_group_by_node_ip(pgs)):
            assert local_world_size <= pg.bundle_count, f"when generating for {self.name_prefix}, for the "
            # per device (GPU) 层面循环
            for local_rank in range(local_world_size):
                rank += 1

                # we pass in environment variable at option so that Worker can use environment variable to set
                # ---------------------------
                # 作为 Ray actor 的环境变量
                # 这些环境变量有些会用作分布式进程组的初始化参数（torch.distributed.init_process_group）
                # ---------------------------
                env_vars = {
                    "WORLD_SIZE": str(world_size),
                    "RANK": str(rank),
                    "WG_PREFIX": self.name_prefix,
                    "WG_BACKEND": "ray",
                    "RAY_LOCAL_WORLD_SIZE": str(local_world_size),
                    "RAY_LOCAL_RANK": str(local_rank),
                }
                if rank != 0:
                    env_vars["MASTER_ADDR"] = self._master_addr
                    env_vars["MASTER_PORT"] = self._master_port

                import re

                cia_name = type(ray_cls_with_init.cls).__name__
                match = re.search(r"ActorClass\(([^)]+)\)", cia_name)  # ray.remote(Obj) -> "ActorClass(Obj)"
                cia_name = match.group(1) if match else cia_name  # "ActorClass(Obj)" -> "Obj"
                name = f"{self.name_prefix}{cia_name}_{pg_idx}:{local_rank}"  # e.g. Worker_2:5

                if self.profile_steps:
                    ray_cls_with_init.update_options(
                        {
                            "runtime_env": {
                                "env_vars": env_vars,
                                "nsight": self.worker_nsight_options,
                            },
                            "name": name,
                        }
                    )
                else:
                    ray_cls_with_init.update_options({"runtime_env": {"env_vars": env_vars}, "name": name})

                if detached:
                    ray_cls_with_init.update_options({"lifetime": "detached"})

                # create a worker
                # --------------------------
                # 参考上述 RayClassWithInitArgs 类的解析
                # 初始化 Ray actor 并为其分配资源
                # --------------------------
                worker = ray_cls_with_init(
                    placement_group=pg,
                    placement_group_bundle_idx=local_rank,
                    use_gpu=use_gpu,
                    num_gpus=num_gpus,
                    device_name=self.device_name,
                )
                self._workers.append(worker)
                self._worker_names.append(name)

结合示例代码：

1
2
3
4
5
6
# 1 node, 2 GPU
resource_pool = RayResourcePool([2], use_gpu=True, max_colocate_count=1)
class_with_args = RayClassWithInitArgs(cls=GPUWorker)
worker_group = RayWorkerGroup(resource_pool, class_with_args)
workers = worker_group.workers
print(ray.get([worker.env_info.remote() for worker in workers]))

经过 _init_with_resource_pool 后，GPUWorker 会分配给 2 个 GPU，并完成初始化。此时，Worker Group 的实例中有 2 个 GPUWorker 的实例。分别调用 2 个实例的 env_info 函数，输出为：

1
2
3
4
5
# 注意：运行时，指定的 CUDA_VISIBLE_DEVICES 为 "0,2"
[
    '[zmZJ9cGPUWorker_0:0] rank: 0, world_size: 2, local_world_size: 1, local_rank: 0, master_addr: 172.17.0.3, master_port: 55185, cuda_visible_devices: 0',
    '[zmZJ9cGPUWorker_0:1] rank: 1, world_size: 2, local_world_size: 1, local_rank: 0, master_addr: 172.17.0.3, master_port: 55185, cuda_visible_devices: 2'
]

如此，则 GPUWorker 在 2 个 GPU 上分别初始化了一个实例，每个实例分配了 {"CPU": 1, "GPU": 1} 的资源。

RayWorkerGroup 通过属性 _workers 列表管理着所有的 worker。但是如果需要调用 worker 列表中某个或者某些 worker 的方法，有没有更加统一简洁的实现？比如像上述 env_info 方法的调用，是通过显式地循环 _workers 列表调用的，且传输给不同 worker 的数据也需要挨个处理，这样既繁琐也缺乏灵活性。这就涉及到 _bind_worker_method 方法。

2. _bind_worker_method

在介绍 _bind_worker_method 方法之前先看看 register 装饰器函数的作用。

1
2
3
4
5
6
@ray.remote
class GPUWorker(Worker):
    ...
    @register(dispatch_mode=Dispatch.ONE_TO_ALL, execute_mode=Execute.ALL)
    def add(self, x, y):
        return f"[{self.get_name()}] {x + y}"

register 会对被装饰的函数设置一个名为 {MAGIC_ATTR} 的属性，属性值为：{"dispatch_mode": dispatch_mode, "execute_mode": execute_mode, "blocking": blocking, "materialize_futures": materialize_futures}，具体到上述示例，则 GPUWorker 的 add 函数会被设置一个属性 {MAGIC_ATTR}，对应的值为：{"dispatch_mode": Dispatch.ONE_TO_ALL, "execute_mode": Execute.ALL, "blocking": True, "materialize_futures": True}。

_bind_worker_method 方法，会对 Worker 中经过 @register 装饰的方法作特殊处理。具体看下面代码中的注释。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
# verl/single_controller/base/worker_group.py
class WorkerGroup:
    ...
    def _bind_worker_method(self, user_defined_cls, func_generator):
        method_names = []
        for method_name in dir(user_defined_cls):
            try:
                method = getattr(user_defined_cls, method_name)
                assert callable(method), f"{method_name} in {user_defined_cls} is not callable"
            except Exception:
                # if it is a property, it will fail because Class doesn't have instance property
                continue

            # --------------------
            # 经过 @register 装饰过的函数会被设置 {MAGIC_ATTR} 属性
            # --------------------
            if hasattr(method, MAGIC_ATTR):
                # this method is decorated by register
                # --------------------
                # {"dispatch_mode": ..., "execute_mode": ..., "blocking": ..., "materialize_futures": ...}
                # --------------------
                attribute = getattr(method, MAGIC_ATTR)
                assert isinstance(attribute, Dict), f"attribute must be a dictionary. Got {type(attribute)}"
                assert "dispatch_mode" in attribute, "attribute must contain dispatch_mode in its key"

                dispatch_mode = attribute["dispatch_mode"]
                execute_mode = attribute["execute_mode"]
                blocking = attribute["blocking"]

                # -----------------------
                # 根据 "dispatch_mode" 获取对应的
                # 输入参数或者数据的分派函数
                # 返回数据的收集函数。
                #
                # 相当于，多个 Worker 分布在不同的资源 bundle 上（如：GPU），
                # 通过 dispatch_fn / collect_fn 可以在外层使用统一的接口自动进行
                # 数据在不同 Worker 上的分发和回收聚合。
                # -----------------------
                # get dispatch fn
                if isinstance(dispatch_mode, Dispatch):
                    # get default dispatch fn
                    fn = get_predefined_dispatch_fn(dispatch_mode=dispatch_mode)
                    dispatch_fn = fn["dispatch_fn"]
                    collect_fn = fn["collect_fn"]
                else:
                    assert isinstance(dispatch_mode, dict)
                    assert "dispatch_fn" in dispatch_mode
                    assert "collect_fn" in dispatch_mode
                    dispatch_fn = dispatch_mode["dispatch_fn"]
                    collect_fn = dispatch_mode["collect_fn"]

                # -----------------------------
                # 根据 "execute_mode" 获取具体的执行函数，
                # 这些函数定义在 RayWorkerGroup 中
                # -----------------------------
                # get execute_fn_name
                execute_mode = get_predefined_execute_fn(execute_mode=execute_mode)
                wg_execute_fn_name = execute_mode["execute_fn_name"]

                # get execute_fn from string
                try:
                    execute_fn = getattr(self, wg_execute_fn_name)
                    assert callable(execute_fn), "execute_fn must be callable"
                except Exception:
                    print(f"execute_fn {wg_execute_fn_name} is invalid")
                    raise

                # bind a new method to the RayWorkerGroup
                # ----------------------
                # 对 @register 装饰的函数注入 dispatch_fn collect_fn execute_fn 逻辑。
                # 参考下方介绍。
                # ----------------------
                func = func_generator(
                    self,
                    method_name,
                    dispatch_fn=dispatch_fn,
                    collect_fn=collect_fn,
                    execute_fn=execute_fn,
                    blocking=blocking,
                )

                try:
                    # -------------------------
                    # 将 Worker 中使用 @register 装饰的函数
                    # 绑定到 WorkerGroup 中。
                    # 以上述示例代码为例，即将 `GPUWorker` 中的 `add` 和 `dummy_compute`
                    # 绑定到 `RayWorkerGroup` 上。
                    # -------------------------
                    setattr(self, method_name, func)
                    method_names.append(method_name)
                except Exception as e:
                    raise ValueError(f"Fail to set method_name {method_name}") from e

        return method_names

func_generator 定义如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
# verl/single_controller/ray/base.py
def func_generator(self, method_name, dispatch_fn, collect_fn, execute_fn, blocking):
    class Functor:
        def __call__(this, *args, **kwargs):
            args, kwargs = dispatch_fn(self, *args, **kwargs)
            padding_count = kwargs.pop(_padding_size_key, 0)
            output = execute_fn(method_name, *args, **kwargs)
            if blocking:
                output = ray.get(output)
            output = collect_fn(self, output)
            if padding_count > 0:
                if isinstance(output, DataProto):
                    indices = [i for i in range(len(output))][:-padding_count]
                    output = output.select_idxs(indices)
                elif isinstance(output, list):
                    output = output[:-padding_count]
            return output

    # use class type to pass the method_name to get a better observability
    return type(method_name, (Functor,), {})()
  • 类似于装饰器的作用，在 method_name 对应的函数（即被 @register 装饰的函数）基础上，注入 dispatch_fn，execute_fn，collect_fn 的逻辑；
  • execute_fn(method_name, *args, **kwargs) 部分实际调用的 RayWorkerGroup 中 execute_* 相关函数；
    • 以 "execute_mode": Execute.ALL 为例，调用 execute_all -> execute_all_async，循环 _workers 列表中的 Worker 实例，并调用实例函数名 method_name 对应的函数。

综上，RayWorkerGroup：

  • 根据 resource_pool 分配资源给 Worker 并初始化之；
  • 将 Worker 中 register 装饰的函数注入参数和数据的分派（dispatch_fn）、数据收集聚合（collect_fn）及不同的执行模式（execute_fn）。并将其同名函数绑定到 RayWorkerGroup 上。

如此，在 RayWorkerGroup 层就可以直接调用 Worker 中被 register 装饰的函数，进而执行不同资源上的 Worker 对应的函数。

可以参考示例代码中的 add 函数：

1
worker_group.add(x=1, y=2)

下图示意了这个流程：

Single-Controller & Multi-Controller

经由上述示例，可以看到，RayWorkerGroup(WorkerGroup) 其实可以对应为 Single-Controller，而 GPUWorker(Worker) 对应 Multi-Controller 中的 Worker。

WorkerGroup 以 single-controller 方式，分配资源 bundles 给 Worker，并以注册的方式实现在 WorkerGroup 层面灵活分派数据给 Worker，从 Worker 聚合结果数据等功能。分派数据可以通过 Ray object store 高效实现。

作为实际进行计算密集操作（forward，backward）的 Worker，通过 NCCL 通信（梯度同步等）。即大家熟悉的分布式训练。

WorkerGroup colocate

RLHF 中涉及多种 Worker，比如，actor model，critic model，reference model，reward model。如果对每个每个类型的 model 都各自使用一个 WorkerGroup 管理显然不灵活，扩展性差。verl 以 colocated worker 的方式将不同的 model 进行统一的管理。下面直接切入 verl 中的实现。

在 RayPPOTrainer::init_workers() 中：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
# verl/trainer/ppo/ray_trainer.py
class RayPPOTrainer:
    ...
    def init_workers(self):
        ...
        # ------------------------------------
        # resource_pool: ResourcePool；参考上述核心类的解析
        # class_dict 形如：{
        #   "actor_rollout": RayClassWithInitArgs(ray.remote(<actor_rollout Worker>)),
        #   "critic": RayClassWithInitArgs(ray.remote(<critic Worker>)),
        #   "ref": RayClassWithInitArgs(ray.remote(<ref Worker>)),
        #   "rm": RayClassWithInitArgs(ray.remote(<rm Worker>))
        # }
        # RayClassWithInitArgs 参考上述核心类的解析
        # ------------------------------------
        for resource_pool, class_dict in self.resource_pool_to_cls.items():
            worker_dict_cls = create_colocated_worker_cls(class_dict=class_dict)
            # --------------------------------------
            # 这个参考上述对 `RayWorkerGroup` 的解析，相对清晰。
            # worker_dict_cls 同时包含了多个 role (actor_rollout，ref，critic，rm) 的 Worker。
            # --------------------------------------
            wg_dict = self.ray_worker_group_cls(
                resource_pool=resource_pool,
                ray_cls_with_init=worker_dict_cls,
                device_name=self.device_name,
                **wg_kwargs,
            )
            spawn_wg = wg_dict.spawn(prefix_set=class_dict.keys())
            all_wg.update(spawn_wg)

核心在 create_colocated_worker_cls 方法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
# verl/single_controller/ray/base.py
def create_colocated_worker_cls(class_dict: dict[str, RayClassWithInitArgs]):
    ...
    # TODO: create a class with customizable name
    class WorkerDict(worker_cls):
        def __init__(self):
            super().__init__()
            self.worker_dict = {}
            for key, user_defined_cls in cls_dict.items():
                # ---------------------
                # key 为不同 model 的 role name，即 `actor_rollout` `critic` `ref` `rm`。
                #
                # 注意此时 user_defined_cls 是正常的 class，而非 ray actor class，
                # 比如对于 actor_rollout，是 ActorRolloutRefWorker 类。
                # ---------------------
                user_defined_cls = _unwrap_ray_remote(user_defined_cls)
                # directly instantiate the class without remote
                # in worker class, e.g. <verl.single_controller.base.worker.Worker>
                # when DISABLE_WORKER_INIT == 1 it will return immediately
                with patch.dict(os.environ, {"DISABLE_WORKER_INIT": "1"}):
                    self.worker_dict[key] = user_defined_cls(
                        *init_args_dict[key].get("args", ()), **init_args_dict[key].get("kwargs", {})
                    )

    # now monkey-patch the methods from inner class to WorkerDict
    for key, user_defined_cls in cls_dict.items():
        user_defined_cls = _unwrap_ray_remote(user_defined_cls)
        _bind_workers_method_to_parent(WorkerDict, key, user_defined_cls)

    remote_cls = ray.remote(WorkerDict)
    # 把 `WorkerDict` 包进 RayClassWithInitArgs 中，用作后续 `WorkerGroup` 的创建。
    remote_cls = RayClassWithInitArgs(cls=remote_cls)
    return remote_cls

_bind_workers_method_to_parent 函数做的事情是：

  • 将 actor_rollout，critic，ref，rm model 的 Worker 定义中，被 @register 装饰的函数绑定到 WorkerDict 类中。

比如，对于 actor_rollout，ref Worker 对应的类：

1
2
3
4
5
6
# verl/workers/fsdp_workers.py
class ActorRolloutRefWorker(Worker, DistProfilerExtension):
    ...
    @register(dispatch_mode=Dispatch.ONE_TO_ALL)
    def init_model(self):
        ...

经过 _bind_workers_method_to_parent 后，WorkerDict 会新 set 几个与 actor_rollout，ref 相关的函数。

1
2
3
4
5
6
7
8
9
10
11
12
13
class WorkerDict(worker_cls):
    ...
    # 对于 `actor_rollout` role
    # 注意同时会将 {MAGIC_ATTR} set 给这个函数
    # 实际就是 `actor_rollout` 的 init_model
    def actor_rollout_init_model(self):
        ...

    # 对于 `ref` role
    # 注意同时会将 {MAGIC_ATTR} set 给这个函数
    # 实际就是 `ref` 的 init_model
    def ref_init_model(self):
        ...

最后，RayPPOTrainer::init_workers 中还有 spawn 函数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
class RayWorkerGroup(WorkerGroup):
    ...
    def spawn(self, prefix_set):
        """Spawn to a dictionary of worker groups, each with a subset of method with prefix.

        Args:
            prefix_set: Set of prefixes to create worker groups for

        Returns:
            Dictionary of worker groups keyed by prefix
        """
        if self.fused_worker_used:
            return self.spawn_fused(prefix_set)

        def _rebind_actor_methods(worker_group, actor_name):
            prefix: str = actor_name + "_"
            for method_name in dir(worker_group):
                if method_name.startswith(prefix):
                    # only valid when Python >= 3.9
                    original_method_name = method_name.removeprefix(prefix)
                    method = getattr(worker_group, method_name)
                    setattr(worker_group, original_method_name, method)

        new_worker_group_dict = {}
        for prefix in prefix_set:
            new_worker_group = self.from_detached(
                name_prefix=self.name_prefix,
                worker_names=self._worker_names,
                worker_handles=self._workers,
                ray_cls_with_init=self.ray_cls_with_init,
                profile_steps=self.profile_steps,
                worker_nsight_options=self.worker_nsight_options,
            )

            _rebind_actor_methods(new_worker_group, prefix)
            new_worker_group_dict[prefix] = new_worker_group
        return new_worker_group_dict

这个函数的作用是将不同 role 进行分组，相当于逻辑上（实际上共享一份，即 spawn 的含义）相同的 role 放在在一个 WorkerGroup，然后将上面绑定的在 WorkerDict 上的函数，去掉 role name 前缀后，再绑定到 WorkerGroup 上。

这样，就可以在 WorkerGroup 层面直接调用不同 role 的 @register 装饰的函数了，且函数名和对应 role Worker 中原始的函数名相同。

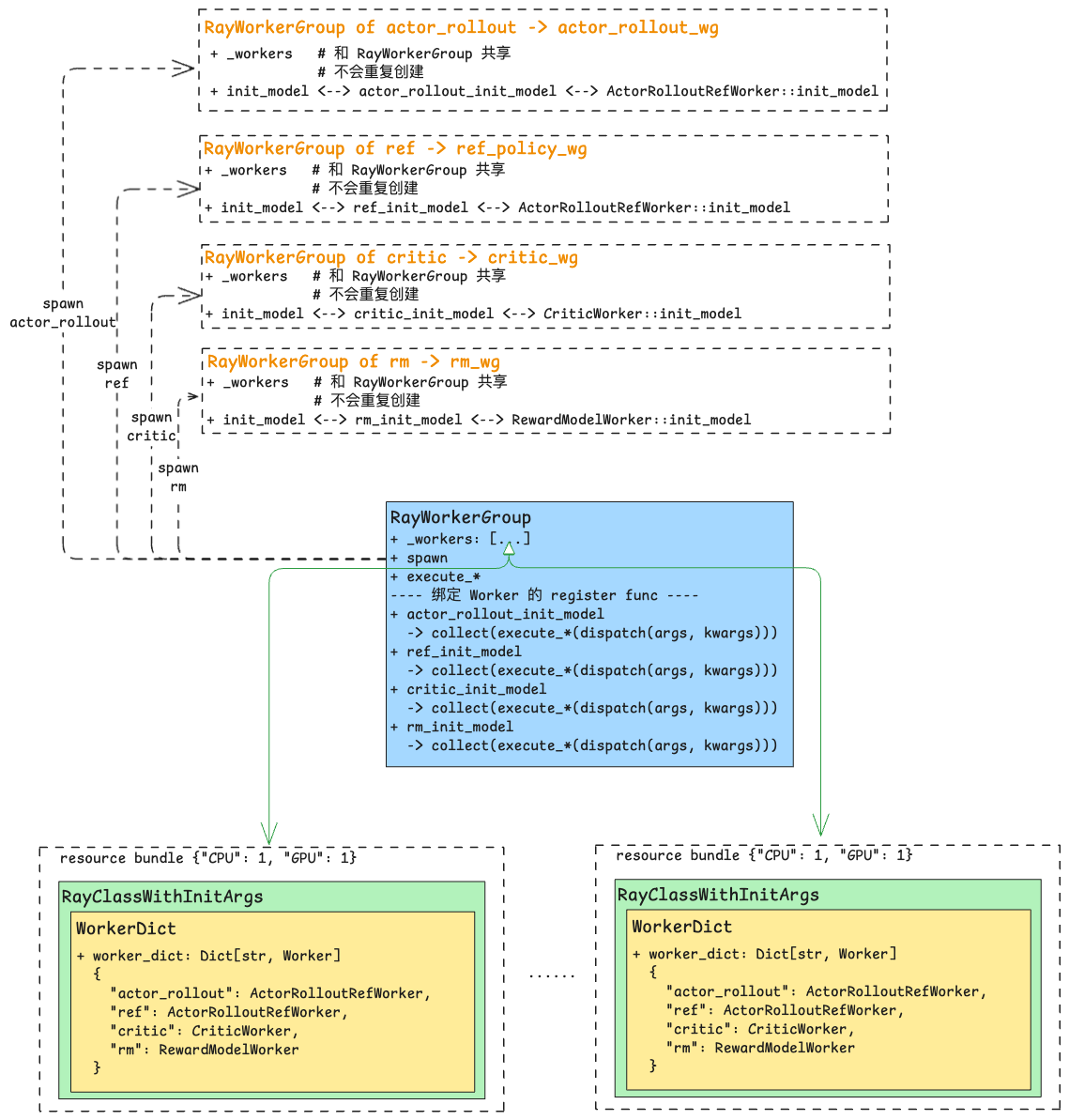

下面以图来简单示意这个过程最终的结果。

上图展示了各个 PPO 中 各个 role 的 Worker 的 init_model 的函数。其他的 @register 装饰函数同理。

整体流程概览

经过上述核心类和方法的源码阅读，回到 PPO Trainer 的流程，其实就很清晰了。

另外需要注意的是，各个 PPO role 的 Worker (ActorRolloutRefWorker、CriticWorker、RewardModelWorker) 在初始化时，不会马上 build model，只是根据 ray worker group 分配的 resource pool 进行分布式进程组的初始化、device mesh (FSDP) 的创建。而 model 的真正 build (模型初始化、vLLM / pytorch backend 选择等等) 发生在调用 init_model 时。

PPO 各 role Worker 及涉及 @register 的方法（以 FSDP 为例）如下。

  • actor_rollout & ref
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
# verl/workers/fsdp_workers.py
class ActorRolloutRefWorker(Worker, DistProfilerExtension):

    @register(dispatch_mode=Dispatch.ONE_TO_ALL)
    def init_model(self):
        ...

    @register(dispatch_mode=Dispatch.DP_COMPUTE_PROTO)
    @DistProfiler.annotate(color="red")
    def update_actor(self, data: DataProto):
        ...

    @register(dispatch_mode=Dispatch.DP_COMPUTE_PROTO)
    @DistProfiler.annotate(color="red")
    def generate_sequences(self, prompts: DataProto):
        ...

    @register(dispatch_mode=Dispatch.DP_COMPUTE_PROTO)
    @DistProfiler.annotate(color="blue")
    def compute_log_prob(self, data: DataProto):
        ...

    @register(dispatch_mode=Dispatch.DP_COMPUTE_PROTO)
    @DistProfiler.annotate(color="olive")
    def compute_ref_log_prob(self, data: DataProto):
        ...

    @register(dispatch_mode=Dispatch.ONE_TO_ALL)
    def save_checkpoint(self, local_path, hdfs_path=None, global_step=0, max_ckpt_to_keep=None):
        ...

    @register(dispatch_mode=Dispatch.ONE_TO_ALL)
    def load_checkpoint(self, local_path, hdfs_path=None, del_local_after_load=False):
        ...

  • critic

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    # verl/workers/fsdp_workers.py
    class CriticWorker(Worker, DistProfilerExtension):

        @register(dispatch_mode=Dispatch.ONE_TO_ALL)
        def init_model(self):
            ...

        @register(dispatch_mode=Dispatch.DP_COMPUTE_PROTO)
        @DistProfiler.annotate(color="cyan")
        def compute_values(self, data: DataProto):
            ...

        @register(dispatch_mode=Dispatch.DP_COMPUTE_PROTO)
        @DistProfiler.annotate(color="pink")
        def update_critic(self, data: DataProto):
            ...

        @register(dispatch_mode=Dispatch.ONE_TO_ALL)
        def save_checkpoint(self, local_path, hdfs_path=None, global_step=0, max_ckpt_to_keep=None):
            ...

        @register(dispatch_mode=Dispatch.ONE_TO_ALL)
        def load_checkpoint(self, local_path, hdfs_path=None, del_local_after_load=True):
            ...

  • rm

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    # verl/workers/fsdp_workers.py
    class RewardModelWorker(Worker, DistProfilerExtension):

        @register(dispatch_mode=Dispatch.ONE_TO_ALL)
        def init_model(self):
            ...

        @register(dispatch_mode=Dispatch.DP_COMPUTE_PROTO)
        @DistProfiler.annotate(color="brown")
        def compute_rm_score(self, data: DataProto):
            ...

Trainer 进行 fit() 时，即 PPO 训练流程：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
actor_rollout_wg = ...
rm_wg = ...
ref_policy_wg = ...
critic_wg = ...
for prompts, pretrain_batch in dataloader:
    # stage 1: generate responses
    batch = actor_rollout_wg.generate_sequences(prompts)
    # stage 2: prepare experience
    batch = rm_wg.compute_rm_score(batch)
    batch = actor_rollout_wg.compute_log_prob(batch)
    batch = ref_policy_wg.compute_ref_log_prob(batch)
    batch = critic_wg.compute_values(batch)
    batch = compute_advantage(batch)
    # stage 3: actor & critic training
    critic_wg.update_critic(batch)
    actor_rollout_wg.update_actor(batch)

参考

  • Nathan Lambert. Reinforcement Learning from Human Feedback: A short introduction to RLHF and post-training focused on language models. arxiv
  • Proximal Policy Optimization Algorithms. arxiv
  • Spinning Up in Deep RL. OpenAI. link
  • HIGH-DIMENSIONAL CONTINUOUS CONTROL USING GENERALIZED ADVANTAGE ESTIMATION. arxiv
  • DeepSeekMath: Pushing the Limits of Mathematical Reasoning in Open Language Models. arxiv
  • OpenRLHF: An Easy-to-use, Scalable and High-performance RLHF Framework. arxiv
  • Secrets of RLHF in Large Language Models Part I: PPO. arxiv
  • HybridFlow: A Flexible and Efficient RLHF Framework. arxiv
  • Slide 1, Slide 2, Slide 3
  • DeepSpeed-Chat: Easy, Fast and Affordable RLHF Training of ChatGPT-like Models at All Scales. github
  • HybridFlow veRL 原文浅析. link
  • 基于 Ray 的分离式架构：veRL、OpenRLHF 工程设计. 知乎
